Eaton CDUs senken die Gesamtbetriebskosten und den Energiebedarf im Rechenzentrum. Dank der richtigen Größe und kundenspezifisch konfigurierten CDUs für spezifische Anwendungen erhalten Hyperscale-Rechensysteme die exakte, optimale Kühlleistung, die das System benötigt, wenn es sie in Rechenzentren benötigt, die umweltfreundlicher sind.

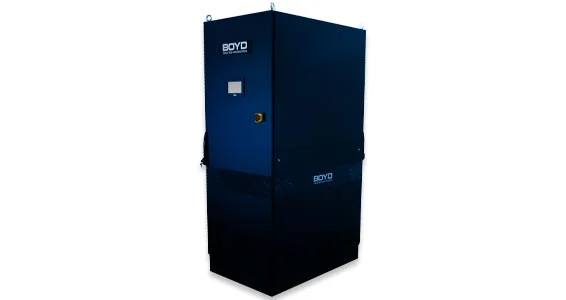

Die Eaton ROL4000-Einheit ist vom Open Compute Project (OCP) Project Deschutet Spezifikationen der fünften Generation inspiriert und kombiniert 2 MW Kühlkapazität bei 3 °C Ansatztemperatur, dichtungslose N+1-Pumpen und 0,2-Mikron-Seitenstromfiltration in einem einzigen Flüssigkeits-Flüssigkeit-Kühlsystem für Reihenkonfigurationen.

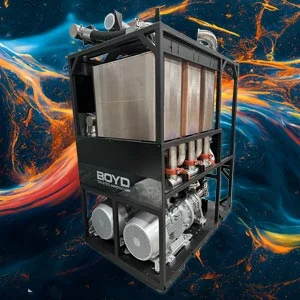

Das leistungsstarke Rechenzentrumskühlsystem ROL2300 von Eaton wurde für ein effizientes Wärmemanagement entwickelt, indem es das Wasser der Anlage in einer Reihenkühlung nutzt. Die ROL2300-Einheit verfügt über einen Kühlleistungsbereich von bis zu 2,3 MW zur Unterstützung mehrerer Serverracks.
Die Eaton ROL1100-Einheit bietet eine effektive Kühlleistung für Rechenzentren, indem sie das Anlagenwasser in einer Reihenkonfiguration verwendet. Er verfügt über einen Kühlleistungsbereich von 550 kW bis 1100 kW mit typischen Annäherungstemperaturen zur Unterstützung mehrerer Serverracks.

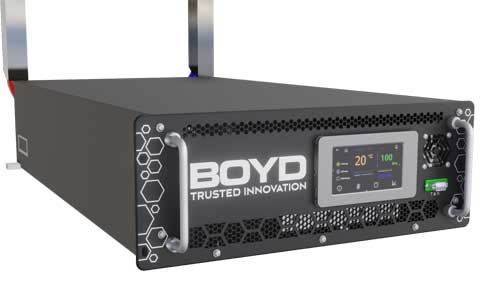

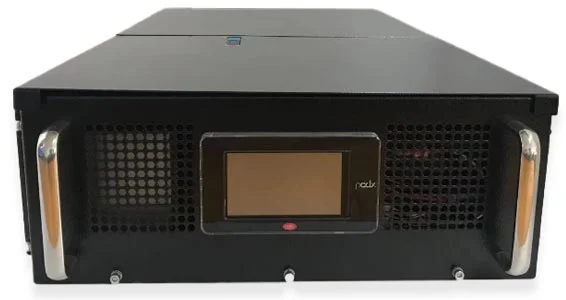

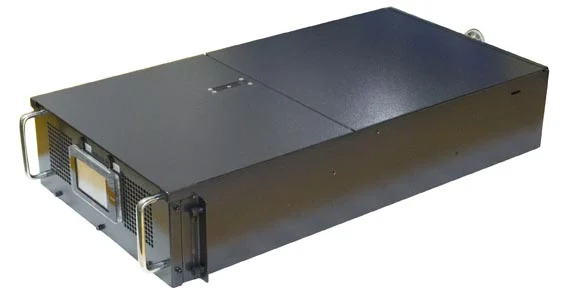

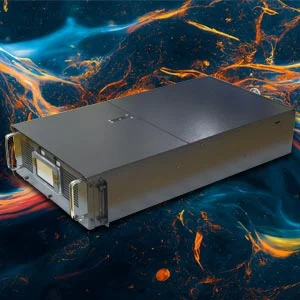

Die Eaton 4U-Flüssig-Flüssig-Kühlverteilungseinheit ist ein hochmodernes Kühlsystem, das die Kühlleistung in seinem gegebenen Volumen maximiert. Die 4U-CDU-Einheit hat je nach Wärmelast und Annäherungstemperatur eine Kapazität von bis zu 110 kW.

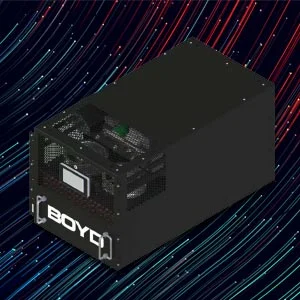

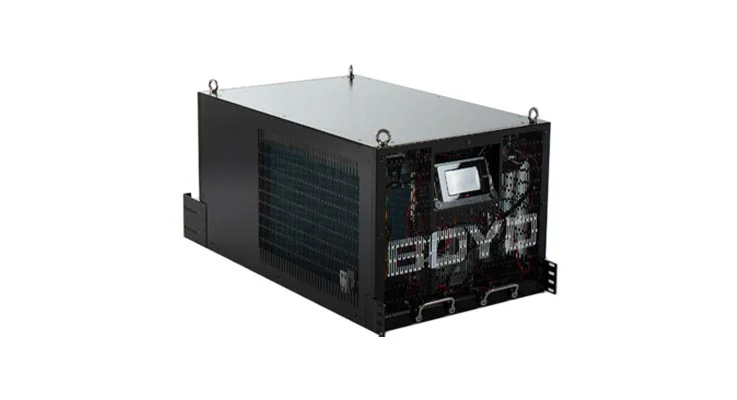

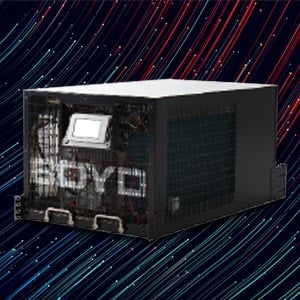

Die 10U Liquid-to-Air CDU von Eaton ist ein effektives System zur Flüssigkeitskühlung für Hochleistungscomputer in Rechenzentren oder Edge-Servern, in denen kein Anlagenwasser zur Verfügung steht. Je nach Wärmelast und Temperaturanforderungen hat die 10U-CDU von Eaton eine Kapazität von bis zu 32 kW.
Die Eaton 10U Flüssigkeits-Luft-Kühlverteilereinheit ist ein fortschrittliches Kühlsystem, das die Kühlleistung in seinem gegebenen Volumen maximiert. Das 10U CDU-Gerät hat je nach Wärmelast und Annäherungstemperatur eine Kapazität von bis zu 22 kW.
Eine Eaton CDU arbeitet, indem sie einen sekundären Kühlkreislauf (TCS-Schleife) erstellt, der zwischen der IT-Ausrüstung und der Kühlungsversorgung der Anlage verläuft. Eine Pumpe zirkuliert Kühlmittel, in der Regel entionisiertes Wasser oder ein Wasser-Glykol-Gemisch, durch kalte Platten, die direkt auf CPUs und Grafikprozessoren montiert sind. Die vom Kühlmittel aufgenommene Wärme wird über einen Wärmetauscher im Inneren der CDU in die Wasserversorgung der Anlage übertragen. Der CDU-Controller überwacht kontinuierlich Temperatur, Druck und Durchflussrate und hält das Kühlmittel über dem Taupunkt, so dass sich bei IT-Geräten nie Kondensation bildet.
Mit zunehmender Rechenleistung wird die Flüssigkeitskühlung zur notwendigen Kühltechnologie, um die herkömmliche Luftkühlung zu ersetzen. Eaton CDUs sind fortschrittliche Kühlsysteme, die die Kühlleistung mit höherer Leistung und Rechendichte im gegebenen Volumen mit höherer Energieeffizienz maximieren. Die CDU-Flüssigkeitskühlung von Eaton macht sperrige Kühlkörper und laute Lüfterablagen in Kühlsystemen von Rechenzentren überflüssig, die eine erhebliche Umweltbelastung verursachen und mehr Energie verbrauchen, sodass CDUs übermäßige Geräusche und Vibrationen aus Rechenzentren entfernen, um die Integrität und Sicherheit am Arbeitsplatz von Rechenzentren zu verbessern und gleichzeitig den Energieverbrauch zu senken. CDUs erhöhen die sichere Verpackungsdichte von IT-Geräten in einem Rack.
Die Flüssigkeitskühlung bietet eine reaktionsschnelle, hochleistungsfähige Kühlung, bringt aber zusätzliche Design- und Projektherausforderungen mit sich. Von der Dichtigkeit über zusätzliche Investitionskosten bis hin zu Installations- und Schulungskosten müssen Systemarchitekten gegenüber diesen Projektanforderungen über die Luftkühlung hinaus Leistungs- und Nachhaltigkeitsvorteile abwägen. Die Kühlmittelverteiler von Eaton wurden entwickelt und hergestellt, um das potenzielle Risiko zu minimieren und den größtmöglichen Nutzen der Flüssigkeitskühlung zu erzielen.
Integrieren Sie CDUs in Serverrack-Kühlsysteme mit Kühlplatten, die kundenspezifisch entwickelt wurden, um die Schnittstelle mit CPUs und Grafikprozessoren durch maschinell bearbeitete kundenspezifische Geometrien und Skylines zu maximieren und eine maximale Wärmeübertragung zum Flüssigkeitskühlsystem zu gewährleisten. Nutzen Sie hochzuverlässige Verteiler, um die Flüssigkeit sicher durch ein Serverrack zu leiten.
Flexibilität und platzsparende Vorteile können es den Konstrukteuren von Rechenzentren und Serverracks ermöglichen, die Möglichkeiten zur Konfiguration des Platzbedarfs vollständig zu überdenken, um die Leistungsdichte zu maximieren. Eaton CDUs sind so konzipiert, dass sie IEC62368-1 erfüllen und getestet wurden, um dem 3X maximalen Betriebsdruck standzuhalten. Alle neuen Unterkomponentenkonstruktionen werden strengen Maximaldrucktests bis zur Zerstörung unterzogen, um zuverlässige Daten- und Serverkühlsysteme zu gewährleisten. Zuverlässigkeitstests umfassen thermische Zyklen, min./max. Lagerung und Verpackungstests.

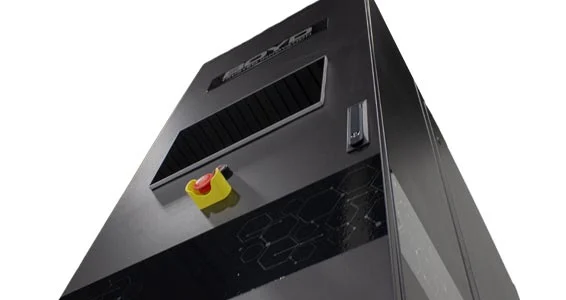

Testen Sie den Betrieb der Kühlmittelverteilungseinheit mit einem Rack-Emulator, um einen sicheren und effizienten Betrieb der Flüssigkeitskühlung bis zum Start zu gewährleisten, ohne teure IT-Geräte zu beschädigen. Der Emulator ist programmierbar und flexibel, um jedes Rack zu simulieren. Verbinden Sie sich mit dem Flüssigkeitskühlsystem und geben Sie sowohl die Wärmelastkapazität als auch die Druckabfallprotokolle ein. Der Rack-Emulator arbeitet wie ein Rack und simuliert seine Betriebseigenschaften.
Delve into the breadth of Eaton's solution portfolio for data centers, hyperscale computing, and other rack-based solutions in our interactive 3D tool.
Decades of reliable field performance have enabled Boyd Thermal by Eaton to fine tune system design in liquid cooled servers with validated thermal reliability and leak-free performance for optimal data center cooling. CDUs feature redundancy pump design, dynamic condensation-free control, automatic coolant replenishing, a bypass loop for stand-by operation and automatic leak detection.

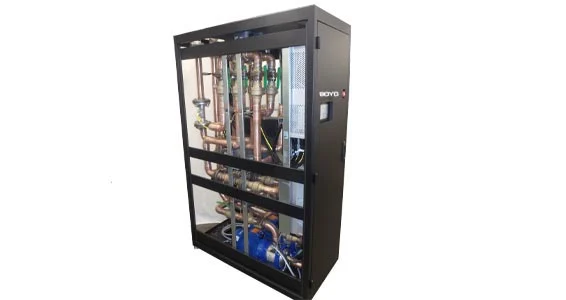

Eine Kühlmittelverteilungseinheit enthält eine Pumpe, die Kühlmittel durch ein Netzwerk von Rohren oder Kanälen zirkuliert und es an verschiedene Komponenten wie Server, Prozessoren oder andere Hochwärmekomponenten in großen, kühlpflichtigen Hochleistungsgeräten verteilt. CDUs können auch Ventile, Filter und andere Komponenten zur Steuerung und Überwachung des Kühlmittelflusses enthalten.

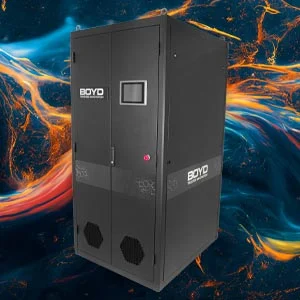

Die Reihen-Kühlmittelverteiler ROL4000-48U65 von Eaton ermöglichen die Kühlung für die nächste Generation von KI-Prozessoren in hochdichten Rechenzentrumsinstallationen. Mit 2 MW Kühlung bei einer Ansatztemperatur von 3 °C erhöht diese CDU die Energieeffizienz, indem sie den Kühlungsbedarf der Anlage reduziert. Die ROL4000-Einheit wurde unter Berücksichtigung der TCS-Schleifen der nächsten Generation entwickelt, indem sie bis zu 80 psi verfügbaren Druck liefert, um den Durchfluss durch leistungsstarke Kühlplattenschleifen, Steuerventile und andere Komponenten zu fördern.
Maximieren Sie Ihre Gesamtbetriebszeit mit dem reduzierten Wartungsaufwand und der längeren Lebensdauer des ROL4000-Geräts, unterstützt durch dichtungslose N+1-Pumpen, vollständig redundante Stromversorgungen für jeden Pumpenkreislauf und eine 0,2-Mikron-Seitenstromfiltration.
Zu den zusätzlichen Funktionen des ROL4000-Geräts gehören:
Die ROL4000-48U65-Einheit ist von der fünften Generation der Projekt-Deschutes-CDU-Spezifikation von OCP inspiriert und vereint Leistung, Zuverlässigkeit, Lebensdauer und Wartungsfreundlichkeit in einer einzigen Einheit. Aktualisieren Sie Ihre Installation schnell mit dem optimierten Design und dem globalen Serviceteam von Eaton mit jahrzehntelanger Erfahrung bei der Inbetriebnahme von Direkt-Chip-Flüssigkeitskühlsystemen.
Die ROL4000-48U65 ist von der Projekt-Deschutes-CDU-Spezifikation der fünften Generation von OCP inspiriert und vereint Leistung, Zuverlässigkeit, Lebensdauer und Wartungsfreundlichkeit in einer einzigen Einheit.
Flüssigkeits-Flüssigkeits-CDUs benötigen Wasser in der Anlage, um Wärme aus Rack- und Reihengeräten zu entfernen, verfügen aber über eine Reihe von Vorteilen, um die zusätzliche Systemkomplexität auszugleichen. Vollständig flüssigkeitsgekühlte Rechenzentren maximieren die Energieeffizienz durch die höhere Wärmekapazität von Flüssigkeiten im gesamten Rechenzentrum. L2L-Kühlverteiler unterstützen Rack-Dichten von 50 kW bis 200+ kW pro Rack, die für NVIDIA H100/H200- und AMD MI300X-Grafikprozessor-Cluster erforderlich sind. Diese Flüssigkeitskühlsysteme ermöglichen kleinere Platzbedarfe und niedrigere Gesamtbetriebskosten, ideal für künstliche Intelligenz und fortschrittliche Analysen, Blockchain und Kryptowährung, Groß- und Spieleserver und Supercomputeranwendungen.
Viele Anlagen sind nicht für die systemweite Flüssigkeitskühlung ausgelegt, so dass Flüssigkeits-Luft-Kühlmittelverteiler die Vorteile der Flüssigkeitskühlung ohne die umfassende Implementierung von Anlagenwasser bieten. L2A-CDUs nutzen die Klimatisierung des Rechenzentrums, um Wärme aus dem Serverrack oder der Reihe abzuleiten, um eine lokalisierte Flüssigkeitskühlung für hochleistungsfähige IT-Geräte zu ermöglichen. Flüssig-Luft-CDUs maximieren die mögliche Kühlung in etablierten luftgekühlten Rechenzentren, minimieren Wärmemanagement-Geräte und Installationskosten und kühlen bei höherer Kapazität als Luft allein. Flüssig-Luft-CDU-Geräte sind eine praktische Wahl für die Nachrüstung bestehender luftgekühlter Rechenzentren, Edge-Computing-Standorte und Colocation-Umgebungen, in denen der Anschluss an Anlagenwasser nicht praktisch oder kostengünstig ist.
Optimiert für eine effiziente und nahtlose Integration in ein Hochleistungsgerät

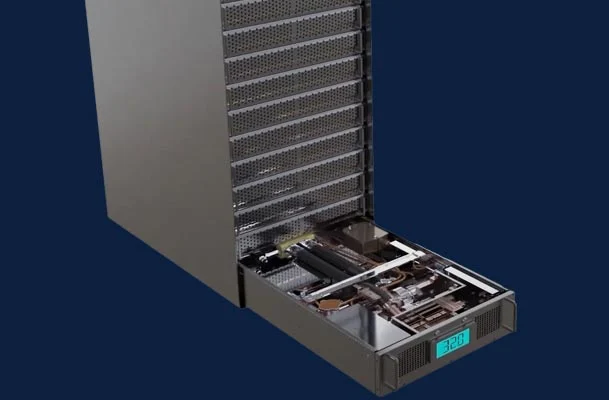

Die In-Rack-CDUs sind so optimiert, dass sie sich effizient und nahtlos in ein großes, leistungsstarkes Gerät wie ein Rechenzentrumsservergehäuse oder medizinische Bildgebungsgeräte integrieren lassen. In-Rack-CDUs werden in Standardkonfigurationen für 2U- und 4U-Cloud-Rechenzentrumsserver oder in gemeinsamen Abmessungen für medizinische und industrielle Standardmodelle konfiguriert.
Entwickelt für maximale Leistung und effiziente Installation oder Wartung
Die Serverrack-Kühlung ist einfach zu bedienen, mit CDU-Installationsanweisungen, die so einfach sind, wie das Ausfüllen des Flüssigkeitskreislaufs, das Befüllen des Flüssigkeitstanks und das Drehen des Schalters. Diese Systeme bieten eine schnelle Option zur Aufrüstung auf Flüssigkeitskühlung in einem kostengünstigen und zuverlässigen Paket und können vollständig in sich geschlossen oder in verfügbare Kühlsysteme integriert werden.

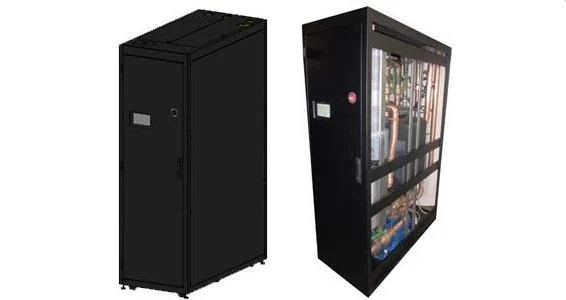

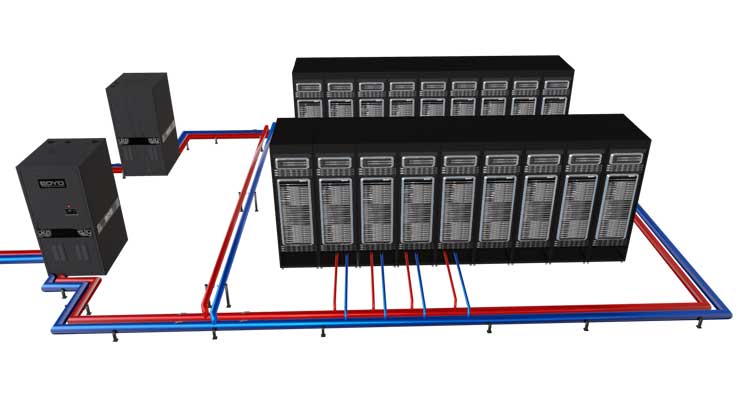

In-Row-CDUs sind Kühlmittelverteilungseinheiten in voller Rackgröße, die neben einer Reihe von Serverracks installiert werden, um eine effiziente Kühlung des Rechenzentrums zu gewährleisten. In Reihe eingebaute CDUs zirkulieren Kühlmittel in einem geschlossenen Kreislaufsystem auf der Sekundär-, Kühlseite und nutzen das Anlagenwasser auf der Primär-, Wärmeabgabeseite. Die CDU-Kühlkapazität in Reihe beträgt 600-800KW, ausreichend Wärmeableitung zur Kühlung von 5–6 Serverracks mit hoher Leistung.
| Konfiguration | Modell | Kapazität bei ATD (A) | Kapazität bei ATD (B) | Durchflussrate | Abmessungen (mm) |
Reihe - L2L |
ROL4000-48U65 |
2000 kW bei 3 °C |
— |
500 GPM (1890 LPM) |
2220 x 2210 x 270 |
Reihe - L2L |
ROL2300-48U40 |
1150 kW bei 4 °C |
2300 kW bei 8 °C |
400 GPM bei 55 psi |
2220 x 2210 x 270 |
Reihe - L2L |
ROL1100-48U32 |
1100 kW bei 8 °C |
550 kW bei 4 °C |
125 GPM bei 30 psi |
2220 x 2210 x 270 |
Rack - L2L |
RAL110-04U19 |
110 kW bei 12 °C |
50 kW bei 6 °C |
24 GPM bei 10 psi |
375 × 375 × 175 |
Rack - L2A |
RAA32-10U21 |
32 kW bei 24 °C |
16 kW bei 12 °C |
16 GPM bei 12 psi |
580 x 700 x 240 |
Rack - L2A |
RAA22-10U19 |
22 kW bei 24 °C |
— |
Bis zu 31gpm (117l) |
580 x 700 x 240 |
