Les ventilateurs et les souffleurs d’air constituent la méthode la plus simple et la plus économique pour améliorer les performances thermiques des systèmes refroidis par air. L’ajout d’un ventilateur ou d’un souffleur d’air à une solution par convection naturelle améliore le transfert thermique en dirigeant de l’air plus frais vers, autour et/ou au-dessus du composant thermique principal, tout en évacuant la chaleur et l’air chaud de l’assemblage.

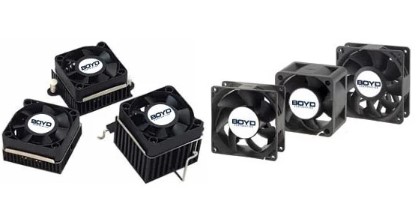

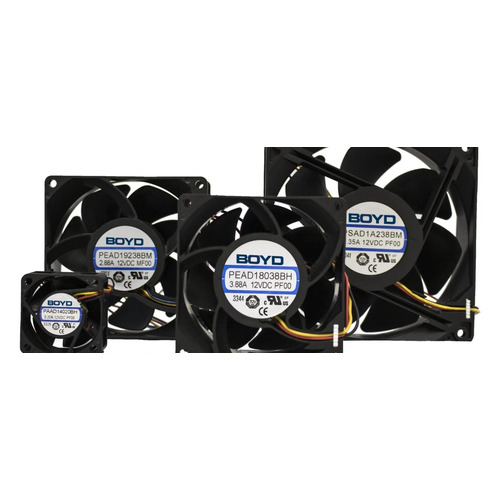

Les ventilateurs sont des composants actifs dans lesquels un moteur fait tourner une roue à pales autour d’un axe central afin de générer un flux d’air. L’air circule dans l’axe du ventilateur.
Les souffleurs d’air aspirent l’air dans l’axe de rotation puis redirigent le flux perpendiculairement à cet axe grâce à leur carter. Les souffleurs d’air offrent une pression statique plus élevée que les ventilateurs, ce qui leur permet de vaincre plus efficacement les résistances à l’écoulement, telles que les dissipateurs thermiques ou les conduits d’air étroits.

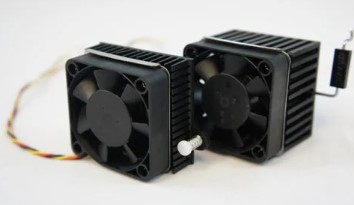

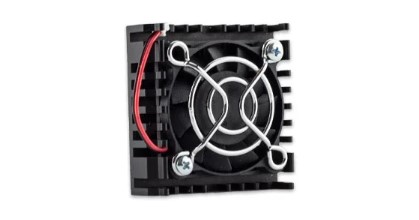

Les ventilateurs et les souffleurs d’air forcent la circulation de l’air vers un composant thermique tel qu’un dissipateur thermique ou un échangeur de chaleur. Les souffleurs d’air et les ventilateurs évacuent l’air réchauffé par les surfaces chaudes et le remplacent par de l’air plus frais. La convection forcée maintient un flux constant d’air frais afin de réduire la température des sources de chaleur et d’évacuer la chaleur loin des composants sensibles.
Améliorez les performances de votre solution de gestion thermique refroidie par air en augmentant le débit d’air et le transfert thermique grâce à des ventilateurs ou des souffleurs d’air. Lorsque l’environnement ambiant ou le refroidissement par convection naturelle ne permettent plus d’assurer un transfert thermique suffisant pour les applications à forte puissance, les ventilateurs et la convection forcée prennent le relais. L’augmentation du débit d’air sur les dissipateurs thermiques à convection forcée permet de dissiper davantage de chaleur dans un volume équivalent.
L’expertise d’Eaton dans l’optimisation du refroidissement par air inclut la conception personnalisée de ventilateurs haute performance répondant aux exigences des applications les plus exigeantes. Nous pouvons personnaliser la géométrie des turbines et des carters, la conception des moteurs ainsi que les options de contrôle telles que les vitesses, tensions et modes de fonctionnement, tout en intégrant des solutions de gestion acoustique et vibratoire. Les équipes de conception avancée et d’analyse d’Eaton, associées à nos capacités complètes de fabrication et de test, permettent d’obtenir des débits d’air plus élevés tout en limitant le bruit et les vibrations, offrant ainsi davantage de flexibilité de conception.
Notre approche globale du refroidissement par air couvre l’ensemble du circuit aéraulique : admission d’air, conduits, ventilateurs, souffleurs d’air, dissipateurs thermiques avancés, échangeurs de chaleur et évacuation de l’air. L’équipe d’ingénierie Eaton optimise non seulement la conception, mais aussi la fabricabilité des solutions à ventilateurs et souffleurs d’air.

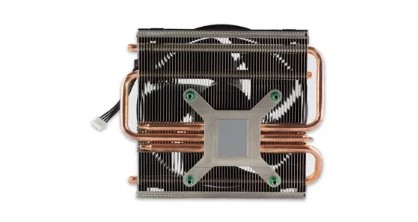

Les caloducs intégrés à d’autres technologies thermiques créent une solution de gestion thermique plus complète, plus performante et plus efficace. Les caloducs améliorent le refroidissement par air grâce à leur conductivité thermique élevée et permettent de transporter ou de répartir la chaleur, ou encore d’améliorer l’efficacité des dissipateurs thermiques refroidis par air afin de retarder le recours aux solutions de refroidissement liquide lorsque les charges thermiques augmentent.
Les souffleurs d’air peuvent supporter des pertes de charge plus importantes, ce qui les rend idéaux avec les dissipateurs thermiques à forte densité d’ailettes et les échangeurs de chaleur destinés aux applications de refroidissement haute performance. Les souffleurs d’air génèrent un flux d’air perpendiculaire à l’entrée ou aux entrées, offrant davantage de flexibilité dans la conception du boîtier. Cela permet également un refroidissement plus localisé et une plus grande liberté de conception des systèmes.

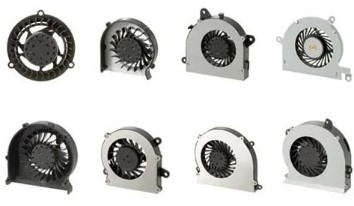

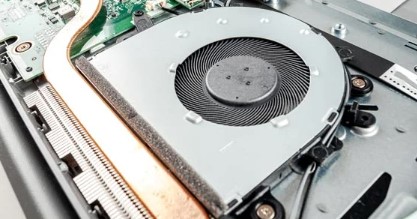

Les souffleurs d’air extra fins sont idéaux pour le refroidissement de points chauds ou pour les équipements électroniques haute performance dans des formats fins, tels que l’électronique grand public. Les souffleurs d’air extra fins génèrent un refroidissement localisé et fortement directionnel, généralement associé à un dissipateur thermique avancé à profil bas, à des caloducs ou à des chambres à vapeur.
| Référence |
| PAAD04010BM-P000 |
| PAAD04010BM-PF00 |
| PAAD04020BH-P000 |
| PAAD04020BH-PF00 |
| PAAD04020BM-P000 |
| PAAD04020BM-PF00 |
| PAAD05010BH-PF00 |
| PAAD05010BM-PF00 |
| PAAD06010BH-PF00 |
| PAAD06010BM-PF00 |
| PAAD06015BH-PF00 |
| PAAD06015BM-PF00 |
| PAAD07010BH-PF00 |
| PAAD07010BM-PF00 |
| PAAD08010BH-PF00 |
| PAAD08010BM-PF00 |
| PAAD08015BH-PF00 |
| PAAD08015BM-PF00 |
| PAAD14010BH-P000 |
| PAAD14010BH-PF00 |
| PAAD14010BM-P000 |
| PAAD14010BM-PF00 |
| PAAD14020BH-P000 |
| PAAD14020BH-PF00 |
| PAAD14020BM-P000 |
| PAAD14020BM-PF00 |
| PAAD15010BH-PF00 |
| PAAD15010BM-PF00 |
| PAAD16010BH-PF00 |
| PAAD16010BM-PF00 |
| PAAD16015BH-PF00 |
| PAAD16015BM-PF00 |
| PAAD16025BH-PF00 |
| PAAD16025BM-PF00 |
| PAAD17010BH-PF00 |
| PAAD17010BM-PF00 |
| PAAD18010BH-PF00 |
| PAAD18010BM-PF00 |
| PAAD18015BH-PF00 |
| PAAD18015BM-PF00 |
| PAAD18025BH-PF00 |
| PAAD18025BM-F000 |
| PAAD19225BH-PF00 |
| PAAD19225BM-PF00 |
| PAAD26015BH-PF00 |
| PAAD26025BH-PF00 |
| PAAD26025BM-PF00 |
| PAAD28015BH-PF00 |
| PAAD28015BM-PF00 |
| PAAD28025BH-PF00 |
| PAAD28025BM-F000 |
| PAAD29225BH-PF00 |
| PAAD29225BM-PF00 |
| PEAD16025BH-MF00 |
| PEAD16025BH-PF00 |
| PEAD16025BM-MF00 |
| PEAD16025BM-PF00 |
| PEAD18025BH-MF00 |
| PEAD18025BH-MF02 |
| PEAD18025BH-PF00 |
| PEAD18025BM-MF00 |
| PEAD18025BM-PF00 |
| PEAD18038BH-MF00 |
| PEAD18038BH-MF02 |
| PEAD18038BH-PF00 |
| PEAD18038BM-MF00 |
| PEAD18038BM-MF02 |
| PEAD18038BM-PF00 |
| PEAD19225BH-MF00 |
| PEAD19225BH-MF02 |
| PEAD19225BH-PF00 |
| PEAD19225BM-MF00 |
| PEAD19225BM-PF00 |
| PEAD19238BH-MF00 |
| PEAD19238BH-PF00 |
| PEAD19238BM-MF00 |
| PEAD19238BM-PF00 |
| PEAD1A238BH-MF00 |
| PEAD1A238BH-MF02 |
| PEAD1A238BH-PF00 |
| PEAD1A238BM-MF00 |
| PEAD1A238BM-MF02 |
| PEAD1A238BM-PF00 |
| PEAD26025BH-MF00 |
| PEAD26025BH-PF00 |
| PEAD26025BM-MF00 |
| PEAD26025BM-PF00 |
| PEAD28025BH-MF00 |
| PEAD28025BH-PF00 |
| PEAD28025BM-MF00 |
| PEAD28025BM-PF00 |
| PEAD28038BH-MF00 |
| PEAD28038BH-MF02 |
| PEAD28038BH-PF00 |
| PEAD28038BM-MF00 |
| PEAD28038BM-MF02 |
| PEAD28038BM-PF00 |
| PEAD29225BH-MF00 |
| PEAD29225BH-MF02 |
| PEAD29225BH-PF00 |
| PEAD29225BM-MF00 |
| PEAD29225BM-PF00 |
| PEAD29238BH-MF00 |
| PEAD29238BH-PF00 |
| PEAD29238BM-MF00 |
| PEAD29238BM-PF00 |
| PEAD2A238BH-MF02 |
| PEAD2A238BH-MR00 |
| PEAD2A238BH-PF00 |
| PEAD2A238BM-MF02 |
| PEAD2A238BM-MR00 |
| PEAD2A238BM-PF00 |
| PEAD46025BH-PF00 |
| PEAD46025BL-P000 |
| PEAD46025BM-MF00 |
| PEAD46025BM-PF00 |
| PEAD48025BH-PF00 |
| PEAD48025BM-PF00 |
| PEAD48038BH-PF00 |
| PEAD48038BM-PF00 |
| PEAD49225BH-PF00 |
| PEAD49225BM-PF00 |
| PEAD49238BH-PF00 |
| PEAD4A238BH-PF00 |
| PEAD4A238BM-PF00 |
| PSAD04010BH-MF00 |
| PSAD04010BH-PF00 |
| PSAD04010BM-MF00 |
| PSAD04010BM-PF00 |
| PSAD05010BH-MF00 |
| PSAD05010BH-PF00 |
| PSAD05010BM-MF00 |
| PSAD05010BM-PF00 |
| PSAD06015BM-MF00 |
| PSAD06015BM-PF00 |
| PSAD07010BM-PF00 |
| PSAD08010BM-MF00 |
| PSAD08010BM-PF00 |
| PSAD08015BM-PF00 |
| PSAD14010BH-MF00 |
| PSAD14010BH-PF00 |
| PSAD14010BM-MF00 |
| PSAD14010BM-PF00 |
| PSAD15010BH-MF00 |
| PSAD15010BH-PF00 |
| PSAD15010BM-MF00 |
| PSAD15010BM-PF00 |
| PSAD16010BH-MF00 |
| PSAD16010BH-PF00 |
| PSAD16010BM-MF00 |
| PSAD16015BH-MF00 |
| PSAD16015BH-PF00 |
| PSAD16015BM-MF00 |
| PSAD16015BM-PF00 |
| PSAD16025BH-MF00 |
| PSAD16025BH-PF00 |
| PSAD16025BM-MF00 |
| PSAD16025BM-PF00 |
| PSAD17010BH-PF00 |
| PSAD17010BM-PF00 |
| PSAD18010BH-MF00 |
| PSAD18010BH-PF00 |
| PSAD18010BM-MF00 |
| PSAD18010BM-PF00 |
| PSAD18015BH-MR00 |
| PSAD18015BM-MF00 |
| PSAD18015BM-PF00 |
| PSAD18025BH-MF00 |
| PSAD18025BH-PF00 |
| PSAD18025BM-MF00 |
| PSAD18025BM-PF00 |
| PSAD19225BH-MF00 |
| PSAD19225BH-PF00 |
| PSAD19225BM-MF00 |
| PSAD19225BM-PF00 |
| PSAD1A225BH-MF00 |
| PSAD1A225BH-MF02 |
| PSAD1A225BH-PF00 |
| PSAD1A225BM-MF00 |
| PSAD1A225BM-MF02 |
| PSAD1A225BM-PF00 |
| PSAD1A238BH-MF00 |
| PSAD1A238BH-MF02 |
| PSAD1A238BH-PF00 |
| PSAD1A238BM-MF00 |
| PSAD1A238BM-PF00 |
| PSAD26025BH-MF00 |
| PSAD26025BH-PF00 |
| PSAD26025BM-MF00 |
| PSAD26025BM-PF00 |
| PSAD2A225BH-MF00 |
| PSAD2A225BH-MF02 |
| PSAD2A225BH-PF00 |
| PSAD2A225BM-MF00 |
| PSAD2A225BM-MF02 |
| PSAD2A225BM-PF00 |
| PSAD2A238BH-MF00 |
| PSAD2A238BH-MF02 |
| PSAD2A238BH-PF00 |
| PSAD2A238BM-MF00 |
| PSAD4A225BH-MF00 |
| PSAD4A225BH-MF02 |
| PSAD4A225BH-PF00 |
| PSAD4A225BM-MF00 |
| PSAD4A225BM-PF00 |
| PSAD4A238BH-PF00 |
| PSAD4A238BM-PF00 |
| 3749241-PAH14010-P0 |
| 3749241-PAM04010-P0 |
| 3749241-PAM14010-P0 |
| 3749241-PSH04010-P0 |
| 3749320-PAH14010-P0 |
| 3749320-PAM04010-P0 |
| 3749320-PAM14010-P0 |
| 3749320-PSH04010-P0 |
| 3749350-PAH14010-P0 |
| 3749350-PAM04010-P0 |
| 3749350-PAM14010-P0 |
| 3749350-PSH04010-P0 |
| 3750241-PAH14010-P0 |
| 3750241-PAM04010-P0 |
| 3750241-PAM14010-P0 |
| 3750241-PSH04010-P0 |
| 3750320-PAH14010-P0 |
| 3750320-PAM04010-P0 |
| 3750320-PAM14010-P0 |
| 3750320-PSH04010-P0 |
| 3750350-PAH14010-P0 |
| 3750350-PAM04010-P0 |
| 3750350-PAM14010-P0 |
| 3750350-PSH04010-P0 |
| 3751241-PAH14010-P0 |
| 3751241-PAM04010-P0 |
| 3751241-PAM14010-P0 |
| 3751241-PSH04010-P0 |
| 3751320-PAH14010-P0 |
| 3751320-PAM04010-P0 |
| 3751320-PAM14010-P0 |
| 3751320-PSH04010-P0 |
| 3751350-PAH14010-P0 |
| 3751350-PAM04010-P0 |
| 3751350-PAM14010-P0 |
| 3751350-PSH04010-P0 |
| L4LB010-PAH14010-P0 |
| L4LB010-PAM04010-P0 |
| L4LB010-PAM14010-P0 |
| L4LB010-PSH04010-P0 |
| L4LB011-PAH14010-P0 |
| L4LB011-PAM04010-P0 |
| L4LB011-PAM14010-P0 |
| L4LB011-PSH04010-P0 |
| L4LB020-PAH14010-P0 |
| L4LB020-PAM04010-P0 |
| L4LB020-PAM14010-P0 |
| L4LB020-PSH04010-P0 |
| L4LB021-PAH14010-P0 |
| L4LB021-PAM04010-P0 |
| L4LB021-PAM14010-P0 |
| L4LB021-PSH04010-P0 |
