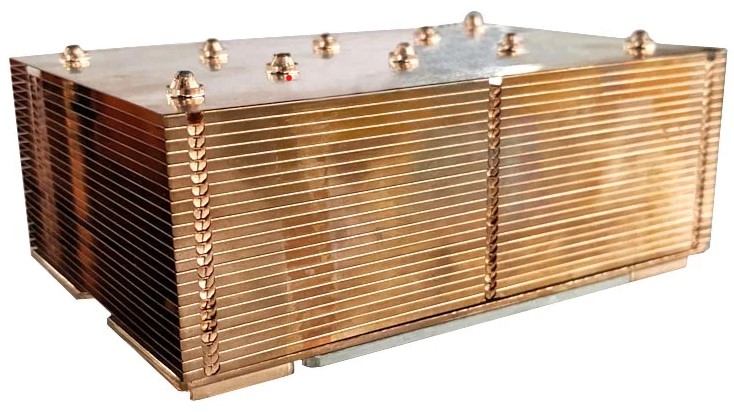

Eaton porte la diffusion de la chaleur par chambre à vapeur à un niveau supérieur avec des dissipateurs thermiques spécialisés à refroidissement par air, qui intègrent des chambres à vapeur dans la base comme dans les ailettes. Des ailettes haute densité estampées, Zipper Fin ou pliées sont fixées aux extensions de chambre à vapeur, ce qui forme un assemblage de dissipateur thermique à chambre à vapeur 3D. Cette structure compacte à ailettes, associée à la diffusion rapide de la chaleur par les chambres à vapeur, permet aux assemblages de dissipateurs thermiques à chambre à vapeur 3D d’offrir une gestion thermique isotherme haute performance par refroidissement par air. Ces dissipateurs thermiques compacts haute performance à refroidissement par air sont conçus pour répondre aux exigences les plus strictes de refroidissement électronique, dans les applications commerciales comme militaires.
Les chambres à vapeur exploitent la forte capacité thermique du changement de phase du fluide dans un format robuste, ce qui en fait l’une des technologies de gestion thermique les plus efficaces et polyvalentes pour transporter rapidement et fiablement la chaleur.

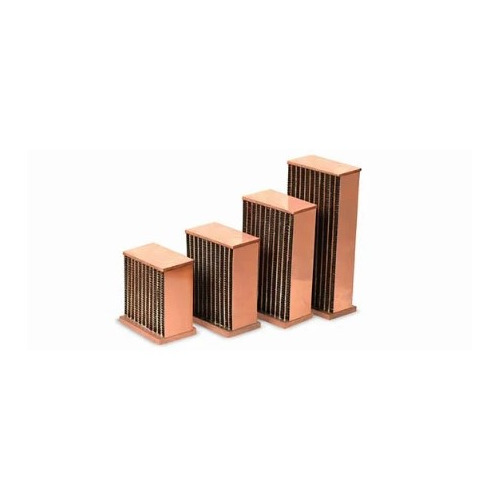

Eaton propose deux types de chambres à vapeur 3D : l’un avec des extensions verticales en tubes ronds depuis la zone principale de la chambre à vapeur, et l’autre avec des extensions en tubes plats. Les assemblages de dissipateurs thermiques à chambre à vapeur 3D sont généralement configurés pour des hauteurs de rack de 2U à 6U, mais peuvent être conçus pour s’adapter à votre application personnalisée et y offrir les performances attendues.
En étendant l’espace de vapeur au-delà du format 2D traditionnel utilisé pour la diffusion de la chaleur, une chambre à vapeur 3D répartit la chaleur dans tout l’assemblage. En favorisant des températures isothermes dans tout le volume utilisable, les chambres à vapeur 3D maximisent les performances thermiques des solutions à refroidissement par air.
Les ingénieurs Eaton s’appuient sur des décennies d’innovations en refroidissement diphasique pour repousser les limites des solutions refroidies par air avec les assemblages de chambres à vapeur 3D. Notre logiciel interne de conception thermique permet à notre équipe de raccourcir les cycles de conception et de maximiser les performances thermiques dans les contraintes propres à votre application. Associés à nos techniques avancées de fabrication diphasique de haute qualité, nos ingénieurs peuvent vous aider à repousser les performances du refroidissement par air de votre système.
