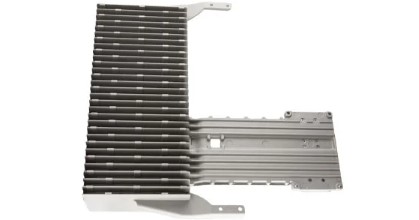

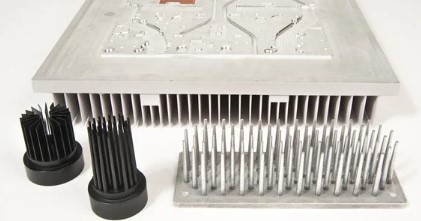

最適なフィン比率を実現するために、製造プロセスを組み合わせる

組立式ヒートシンクは、プレス成形または押出成形のヒートシンクと比較して、より薄いフィンまたはより高いフィンのアスペクト比を持つ単一のヒートシンクに複数の部品を組み合わせます。イートンのヒートシンクアセンブリは、さまざまなアプリケーション要件を満たすために、さまざまなフィン製造方法を活用しています。個々のフィンやフィンスタックをベースに接着することで、ベースの機能や形状をさらにカスタマイズしたり、異なるフィン形状を活用して空気冷却性能を最大限に高めることができます。

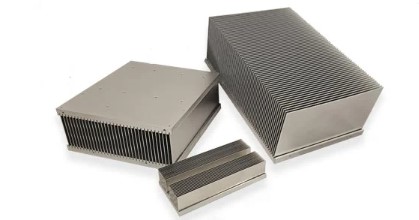

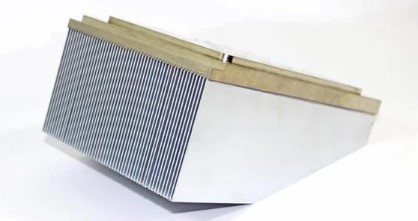

• 接合フィンおよびろう付けフィンヒートシンク
• ジッパーフィン型ヒートシンク
• 折りたたみ式フィンヒートシンク

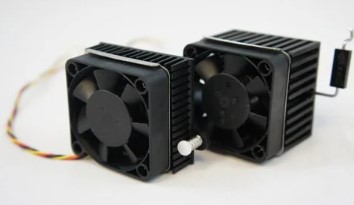

• ファンヒートシンクアセンブリ

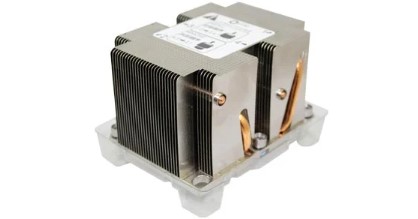

ジッパーフィン型ヒートシンク

ジッパーフィン型ヒートシンクは、複数の個々の金属板フィンをプレス加工し、互いに噛み合うように折り畳んで作られています。ジッパーフィン型ヒートシンクは、高出力の強制対流用途に最適な空冷ソリューションです。ジッパーフィン型ヒートシンクの高い機械的安定性と設計の柔軟性により、ヒートパイプの統合、ダクト、ファンまたはブロワーの組み込みが可能になり、特定のアプリケーションニーズを満たす包括的な熱管理ソリューションを実現します。

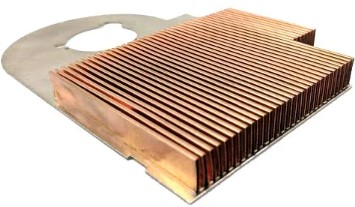

折りたたみ式フィンヒートシンク

折りたたみ式フィンは、押出ヒートシンクやその他の加工品よりも広い表面積と設計の柔軟性を提供します。イートンの折りたたみ式フィンの広範なポートフォリオには、高い熱伝達のために製造された3,000 種類以上のコンフィギュレータが含まれます。折りたたみ式フィンは、カスタムヒートシンクの一部として、はんだ付け、エポキシ接着、またはろう付けでき、または熱交換器などの熱システムで使用できます。

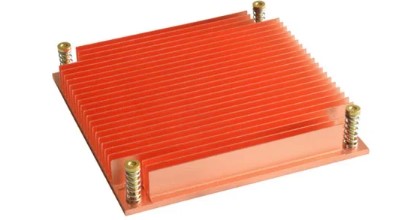

スカイブフィンヒートシンク

スカイブフィンヒートシンクは、スカイビングと呼ばれる工程でベース上部を精密にスライスし、そのスライス片をベースに対して垂直に折り曲げ、これを一定間隔で繰り返してフィンを形成することで製造されます。スカイビングプロセスにより、フィン密度が高く、フィンの薄いヒートシンク形状が可能になり、他の一体構造ヒートシンクよりも優れた熱伝達と熱性能を実現します。スカイブフィン形状の幅広さは、空冷ヒートシンクの作成や液体冷却プレートの補完のいずれにも最適です。
