ヒートパイプを使用する理由

ヒートパイプは、非常に効果的な高い熱伝導率を備えています。アルミニウム、銅、黒鉛、ダイヤモンドなどの固体導体は、250 W/m•K ～ 1,500 W/m•K の熱伝導率を持っていますが、ヒートパイプの有効熱伝導率は 5,000 W/m•K ～ 200,000 W/m•K の範囲です。また、ヒートパイプは比較的長い距離にわたって熱を伝達します。

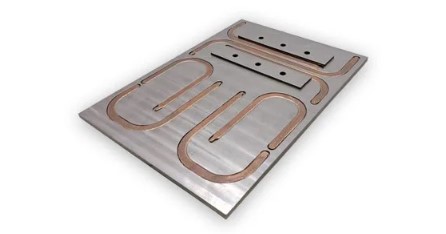

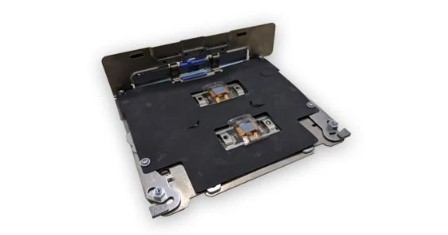

熱の効率的な拡散と輸送

ヒートパイプを他の熱技術と統合することで、より包括的で高性能かつ効率的な熱管理ソリューションが実現します。ヒートパイプは、より高い熱伝導率で空冷を強化し、熱を輸送し、熱を拡散し、空気冷却ヒートシンクの効率を向上させて、熱負荷の増加における液冷ソリューションの必要性を遅らせることができます。

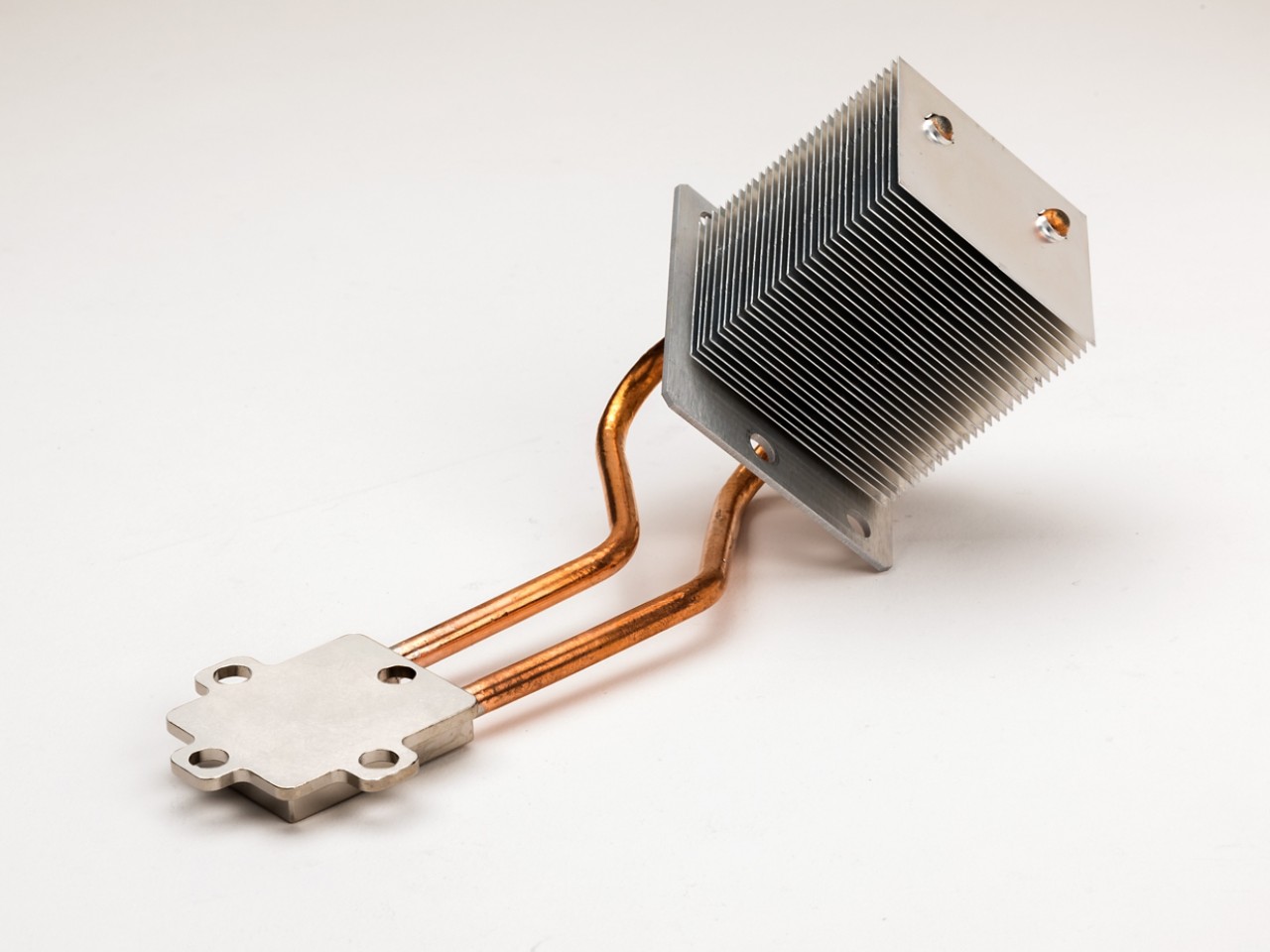

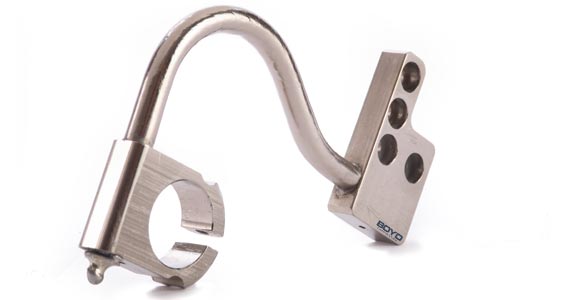

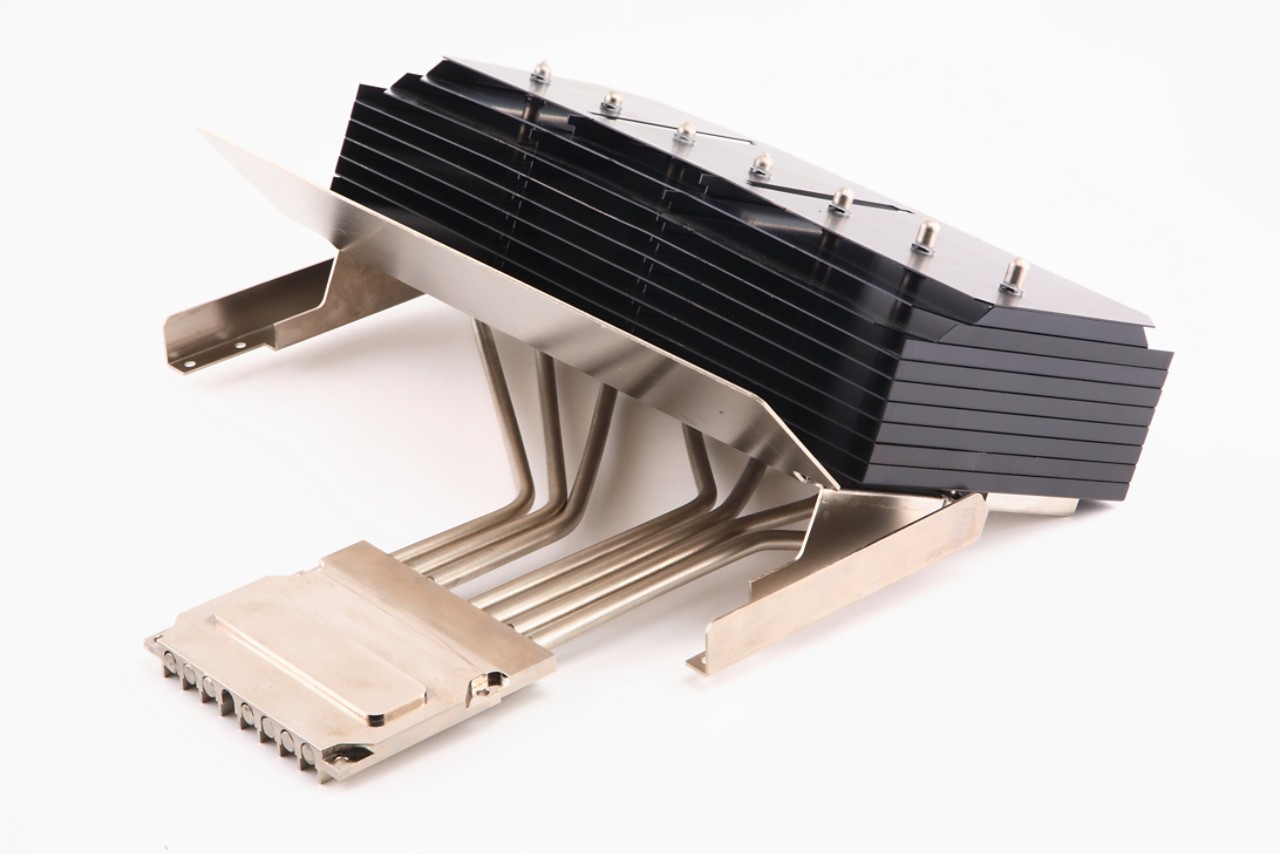

ヒートパイプを使用して熱を輸送

ヒートパイプは、熱源または高熱流束領域から遠隔領域に熱を移動させるように設計および製造されています。この機能は、狭い場所や密集した場所から、より冷たい空気のある場所や、空冷式ヒートシンクのためのより広い容積のある場所へ熱を移動させるのに最適です。設計の柔軟性が高まることで、製品設計者やアーキテクトは製品の性能やレイアウトを推し進め、信頼性とコスト効率の高いソリューションで、最も困難な空冷アプリケーションを実現できます。

銅-水ヒートパイプ

銅-水ヒートパイプは、多用途な銅パッケージで二相水冷却の高い熱容量を実現できるため、幅広い用途で人気のあるコンポーネントです。イートンの厳密に管理された製造プロセスと製品の現場での経験により、当社の銅水ヒートパイプは20 年以上使用できることが保証されています。

柔軟なヒートパイプ

柔軟なヒートパイプを使用することで、エンジニアは発熱部品の配置を最適化し、保守性と信頼性を最大化し、過酷な動作条件やスペースが限られている場所でも熱性能を維持できます。熱性能を犠牲にすることなく、可動アクチュエータとリモートターミナルの配置を最適化します。また、移動性の向上により、狭いスペースでの設置やメンテナンスも合理化されます。

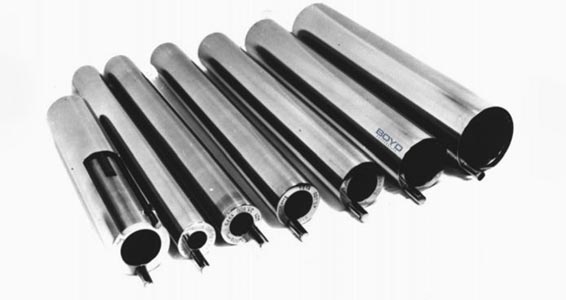

等温炉ライナー（IFL）は、単一のヒーターとコントローラを使用して均一な温度作業環境またはゾーンを提供する、リング形状の液体金属ヒートパイプであり、正確なプロセスを実現します。等温壁温度を達成することで、生産性を最大化しながら、時間とエネルギーを節約します。IFL は設置が簡単で、設計の柔軟性が向上し、非常に信頼性が高く、コスト効率も優れています。

温度調整は簡単なワンステッププロセスで、頻繁なプロファイル測定は不要です。プローブとは異なり、IFL は、周囲の壁や外部環境に接続する熱伝達経路に依存しません。IFL で測定された空間温度変化は10 mK未満であり、多くの場合、利用可能な測定技術の感度を超える可能性があります。

ヒートパイプエンベロープ & ウィック材

• 銅
• 300 系ステンレススチール
• Incoloy 800
• Inconel ® 600、601、718、625
• Haynes 230、188、214
• ニッケル
• Hastelloy C／Inconel® C-276
• チタン
• タンタル
• モリブデン
• TZM（モリブデン・チタン・ジルコニウム合金）
• レニウム
• ニオブ
• タングステン
