液浸冷却は、大量の熱を放散するように設計されたシステムで、二相冷却の高熱容量と迅速な熱伝達を活用する特殊なシステムです。このシステムは、生成AI（人工知能）システム、ハイパースケールコンピューティング、スーパーコンピューターなど、熱負荷の高い用途を冷却するために特別に設計された革新的なアプローチを利用しています。

ボイラープレートを高性能チップに取り付け、液浸冷却システムに設置すると、繊細なコンポーネントから熱を迅速かつ効率的に除去できます。お客様は、標準的な空冷式または液冷式ソリューションではアプリケーション要件を満たせない、放熱量の多いチップの性能を向上させることができます。

この製品についてお問い合わせください

概要リソースサポート

処理能力の向上

他の冷却技術と比較して高い電子密度を実現

システムの複雑さの低減

ファン、エアダクト、バッフル、ポンプ、マニホールドを排除することで複雑なシステムを単純化

生成AI（人工知能）とハイパースケールコンピューティング

高速で大容量の冷却機能で、電力を大量に消費するチップを冷却

騒音安全性の向上

受動的な液浸冷却により、ファンや送風機などの能動部品を排除

液浸冷却とは？

液浸冷却は、CPU やGPU などの高熱流束コンポーネントを熱伝導性の誘電性液体のタンクに浸漬し、ボイラープレートを使用して熱源から熱を逃がす熱管理ソリューションです。

液浸冷却はどのように機能しますか？

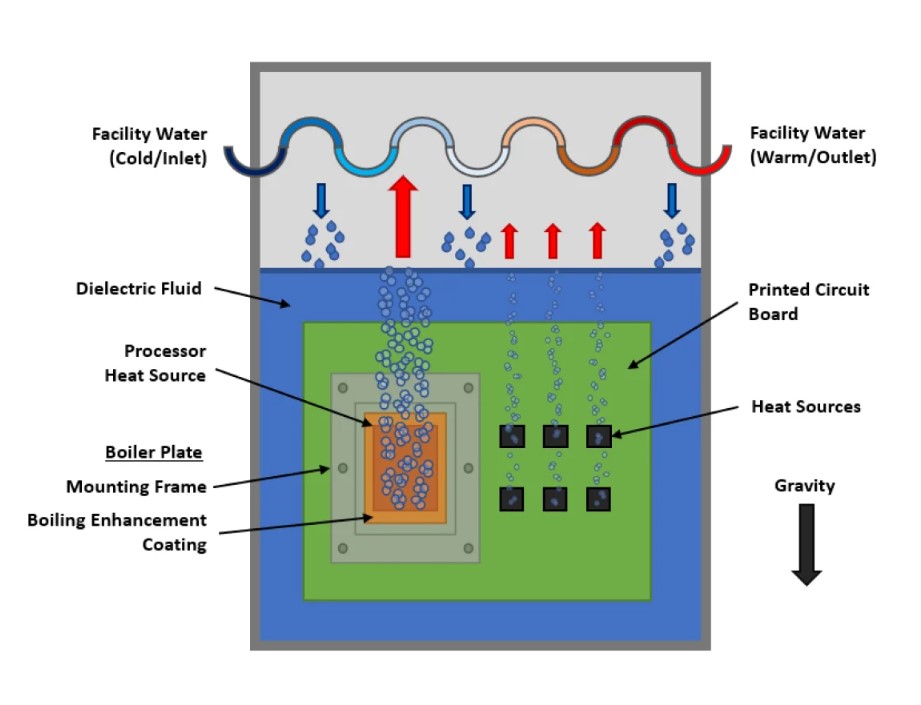

液体浸漬冷却システムには、誘電性流体に浸漬される熱源に取り付けられたボイラープレートが含まれます。浸漬液はプレートに接触すると沸騰し、プレートおよび接続された熱源から熱を吸収します。流体中で沸騰する気泡は熱を表面に運び、熱交換器またはコイルで凝縮する際にシステムから熱を放出します。

液浸冷却を使用する理由

液浸冷却は冷却能力を高め、他の冷却技術と比較して処理能力と電子密度を向上させます。二相式液浸により、空気または直接液体システムに必要な複雑な空気の流れ管理とチューブのルーティングが不要になります。この簡素化により、ハードウェア要件が軽減され、開発サイクルが短縮され、組立が合理化されます。すべてのコンポーネントは、上流コンポーネントからの予熱なしで冷たい周囲の液体にアクセスでき、即時冷却とバランスの取れた温度を実現します。ラックまたはタンク内のパッシブ熱伝達を活用することで、ローカルポンプやファンが不要になり、騒音の安全性が向上し、より静かな環境が提供されます。液浸システムは可動部品を減らし、ファンによるIT 以外の電力消費を抑え、信頼性が高く効率的な冷却ソリューションを提供します。

イートンの液浸冷却ソリューションを使用する理由

イートンの液浸冷却ボイラープレートは、極めて高い性能を誇り、高い吸水性と沸騰能力で最適化された沸騰促進表面（BEC）により、表面への安定した流体の流れを確保します。

当社のエンジニアリングチームは、特定の用途のカスタム設計、性能、および取り付け要件を満たすための十分な設備を備えています。イートンのエンジニアは、最適なBEC、ベース、フレーム素材を選択し、適切な流体を特定し、BEC 構成を利用してシステムを最適化するためのトレーニングを受けています。

ボイラー促進プレート

一般的な高性能半導体向けの即応設計

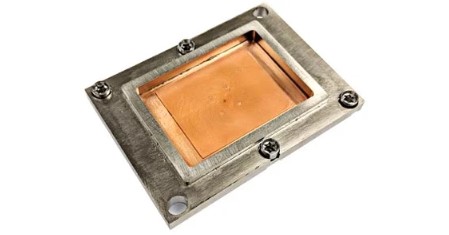

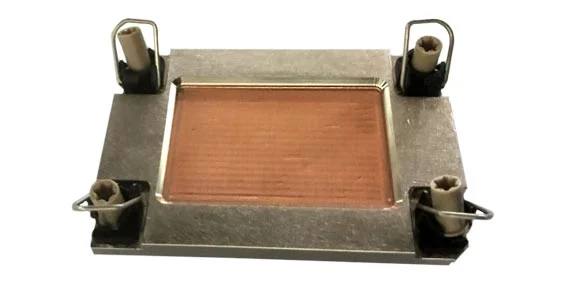

イートンの標準液浸冷却ボイラープレートでは、BEC は高い取り付け力を提供し、薄い熱界面材料のボンドラインを可能にしながら、基板の構造的完全性を維持するアルミニウム取り付けフレーム内に組み立てられます。当社の浸漬ボイラープレートは、Intel® Xeon® またはAMD SP3 互換ハードウェアで組み立て済みで、迅速な設置のためにサーマルグリースが塗布済みです。より専門的なアプリケーションについては、当社のエンジニアリングチームにお問い合わせいただき、お客様のプロジェクトに最適なソリューションを開発してください。
