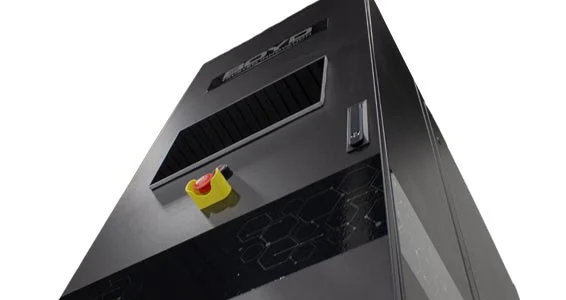

イートンのラックエミュレーターを活用して、漏れのない配管と冷却液分配ユニット（CDU）の動作を確認し、電源入力の配線と供給をチェックし、そして最も重要なのは、サーバーラックの圧力損失をシミュレートしてCDU の性能を検証することです。イートンのラックエミュレーターは、最大250 kWのラック熱負荷にわたってCDU パフォーマンスを検証し、現在および次世代のAI（人工知能）サーバーラック密度に対応します。ラックエミュレーターを使用するお客様は、AI データセンターの設置とパフォーマンス検証を迅速化し、より多くの処理能力をより迅速にオンライン化できます。
ラックエミュレーターは、IT 機器の設置前に冷却液分配ユニットの熱および流量性能をテストおよび検証するために設計された機器です。ラックエミュレーターはラックと同じ設置面積に設置され、実際のラックの熱および流量負荷出力を模倣します。
イートンのラックエミュレーターは、IT 機器を接続する前に冷却液分配ユニット（CDU）のパフォーマンスを検証するために特別に設計されており、AI データセンターの液体冷却の試運転に不可欠なツールです。
ラックエミュレーターは、IT 機器のラックの熱負荷と圧力低下を模倣します。試運転担当者は、AI ラック設置前の液体冷却試運転プロセスの一環として、ラックエミュレーターを使用して入力電力をテストおよび検証できます。一連の高出力ヒーターは、技術冷却システム（TCS）の液冷ループに接続されるAI プロセッサー、メモリ、その他の電子機器が生成する熱量と同量の熱を発生させます。制御バルブは、液冷ループからクイックディスコネクトを通り、マニホールドから出るまでのラック内の液体システム全体でTCS ループに生じる圧力損失に合わせて調整されます。さらに、コミッショニング担当者は、AI ラックの設置前にラックエミュレーターを使用して入力電力をテストおよび検証できます。
ラックエミュレーターを使用したCDU テストは、構造化されたコミッショニングワークフローに従います。ラックエミュレーターは、サーバーラックの代わりにCDU と液冷ループに接続されます。クーラント流量、圧力低下、熱性能は、最大250 kWの熱負荷のシミュレーションされたラック条件下で検証されます。配管、継手、CDU 設定、または流量に関する問題は、IT 機器を設置する前に特定して修正し、サーバーをコミッショニングエラーから保護し、AI データセンター構築の展開時間を短縮します。また、コミッショニングチームは、最初のサーバーが接続される前に、漏れのない配管接続を検証し、CDU が全負荷下で必要な供給温度の安定性を維持していることを確認できます。
イートンのラックエミュレーターは、システムを介してのみ熱を強制する従来の負荷試験装置とは対照的に、AI（人工知能）サーバーラックの機能とフットプリントを完全にシミュレートします。従来の負荷試験装置は油圧の圧力損失を再現できませんが、イートンのラックエミュレーターは熱負荷と油圧抵抗の両方を検証して、正確なCDU 性能検証を行います。当社のラックエミュレーターは、動作中のサーバーラックを模倣できる動的な負荷です。これにより、試運転の専門家は、複雑な液体冷却システムが性能要件を満たすように正しく設定されていることを確認できます。
従来の負荷試験装置は、電気系統のストレステストを行うために抵抗熱を発生させるが、実際のサーバーラックの油圧低下を再現することはできません。つまり、負荷試験装置は、実際のラック条件下でのCDU または液冷ループの動作を検証できません。イートンのサーバーラックエミュレーターは、正しい熱負荷と正しい油圧抵抗を同時に生成するため、試運転チームはIT 機器を設置する前に、液冷システムのパフォーマンスを完全かつ正確に把握できます。ラックエミュレーターは、電気入力電源の配線と供給も検証します。これは、液冷環境では負荷試験装置では実行できないステップです。

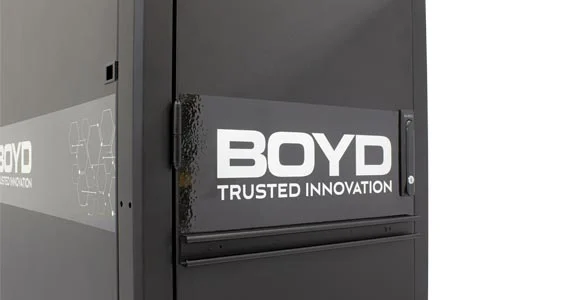

イートンのラックエミュレーターは、幅広いサーバーラック規格およびプロセッサプラットフォームにわたるCDUおよび液冷ループの性能検証をサポートします。サポートされている構成には、OCP（Open Compute Project）ラック設計、GB200 NVL 構成を含むNVIDIA GPU サーバーラック、AMD EPYC およびInstinct プロセッサプラットフォーム、Intel Xeon プラットフォーム、カスタム高密度AI クラスター展開などがあります。シングルユニット設計は、最大250 kW の熱負荷と流量負荷を模倣し、現在のラック密度と、ラックあたりの電力が100 kW をはるかに超える傾向にある次世代AI インフラストラクチャをカバーします。特定のプラットフォームまたは展開におけるラックエミュレーター構成については、イートンの傘下Boyd Thermal にお問い合わせください。
特徴 |
メートル単位 |
ヤード・ポンド法 |
| 寸法 | 610 mm x 1513 mm x 2400 mm | 24インチ x 60インチ x 94.5インチ |
| 重量（乾燥時） | 770 kg | 1700 lbs |
| 電気サービス | 380～480 VAC / 3相 / 50 および60 Hz | |
| 熱負荷 | 480 VACで最大250 kW | |
| 最小流量率 | 70 LPM | 18.5 GPM |
| 最大流量率 | 420 LPM | 110 GPM |
| 最小圧力損失 | 0.4 bar | 6 PSI |
| 最大圧力損失 | 2.75 bar | 40 PSI |
