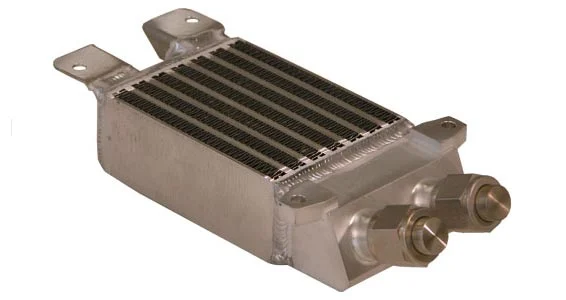

伊頓板鰭式熱交換器是一種小巧的水對水熱交換器，用於將液冷迴路中的熱量傳遞至另一股流體，通常是另一套液體系統。散熱鰭片與板材結構可提升熱交換器的結構完整性，使其能承受高壓。這類結構也能在相對較小的熱交換器體積內提供大面積熱交換表面，因此非常適合空間或重量限制嚴格的應用。
在液冷系統中，板鰭式熱交換器可作為水對水熱交換器，在一次側冷卻液迴路與二次側流體迴路之間傳遞熱量，而兩種流體不會直接接觸。這種隔離方式特別適合數據中心冷卻，因為設施用水與 IT 設備冷卻液迴路必須彼此分離。伊頓板鰭式熱交換器專為這類雙迴路配置設計，具備高壓額定能力與無洩漏的真空硬銲結構。

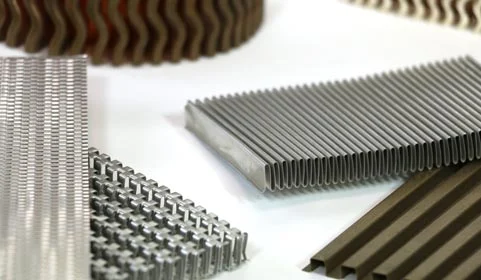

鋁製板鰭式熱交換器由多層交錯排列的波紋或折疊式鰭片組成，鰭片接合在平板之間，並透過真空硬銲形成單一剛性結構。鰭片幾何結構會決定可用於熱傳的表面積，以及流體流經各通道時的壓降。伊頓工程師會選擇鰭片類型、層數與板材尺寸，以符合各應用的特定熱管理與流量需求。
我們的鋁製板鰭式熱交換器皆採客製化設計，因為每套系統的需求都不同。板鰭式熱交換器結構易於客製化，可滿足廣泛的熱傳與系統需求。我們採用真空硬銲製造板式熱交換器，以實現最高潔淨度、品質與可靠度。透過數控製程與堅固治具，我們可確保板鰭之間形成完整的冶金接合，實現堅固耐用且無洩漏的運作。我們設有多座真空硬銲爐，其中 1 座可硬銲長達 3.05 公尺（10 英尺）、寬達 0.97 公尺（3 英尺 2 英寸）的零件。
板鰭式熱交換器可設計為使用氣體、液體與兩相流體的任意組合。我們經驗豐富的工程團隊會仔細選擇板材與鰭片層數、板材與鰭片尺寸，以及鰭片類型，以實現最佳效能。分歧管風道與安裝支架會依指定要求銲接固定，並可加上任何所需的油漆或塗層（包括符合 MilSpec 規範的塗層）。
| 零件編號 |
| LL510G12 |
| LL510G14 |
| LL520G12 |
| LL520G14 |
| LL810G12 |
| LL810G14 |
| LL820G12 |
| LL820G14 |
