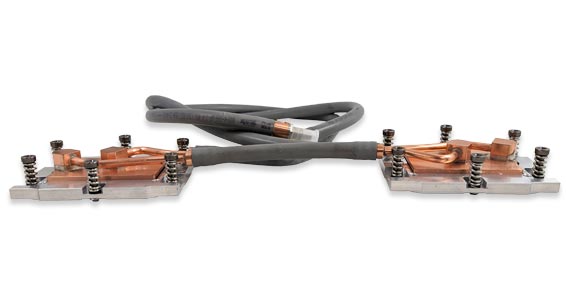

イートンの液体冷却ループは、冷却プレート、チューブ、フィッティング、クイックディスコネクトを単一ユニットに組み合わせた、組立済みの完全なサーバー冷却ループです。データセンターやクラウドコンピューティング環境のCPU、GPU、AI アクセラレータに、ダイレクト・トゥ・チップ液体冷却ループとしての性能を提供します。液冷ループ継手およびチューブは、液体冷却システム全体の 冷却液分配ユニット（CDU） マニホールドに迅速かつ確実に接続できるように設計されています。
特にデータセンター、クラウド、人工知能アプリケーションで次世代プロセッサーが開発されるにつれ、各熱源またはプロセッサーは、高性能仕様を満たすために独自の冷却プレートを必要とします。一般的な液冷ループ構成では、2 個、4 個、6 個、8 個、あるいはそれ以上のプロセッサに対応します。
イートンの液冷ループ、直接液冷用コールドプレート、CDU、マニホールドはすべて、究極の信頼性を備えた液冷システムとしての性能を最適化するように設計されています。イートンの既存の液冷システム設計は、主要なAMD、Broadcom、Intel、NVIDIA のプロセッサすべてに対応していて、AI（人工知能）やデータセンターへの設置に適した効率的なプラグアンドプレイ式の液冷システムとなっています。
液体冷却ループには、個別の液冷プレートとヒートシンクを使用するよりもいくつかの利点があります。単一の入口および出口ポートにより、トップダウンの組立プロセスが可能になり、設置が簡素化されます。当社のリキッドループはホットスワップ可能なため、ボードのメンテナンスが簡単ですぐに行えます。
液体冷却プレートとデバイスに対して一対一の比率を使用することにより、システム設計者は、機械的な取り付けを最適化し、 熱界面材料からの熱インターフェース抵抗を低減し、熱性能を最大化することに集中できます。
また、液冷ループは、直接チップへの液体冷却を導入するための全体的なシステムアーキテクチャを簡素化します。すべての冷却プレート、チューブ、接続は、あらかじめ組み立てられ、単一ユニットとしてテストされているため、個々のコンポーネントからループを構築する場合と比較して、設置時間が大幅に短縮されます。これは、デプロイの速度と一貫性が重要な大量のAI サーバー構築で特に価値があります。
設計コンセプトから完全な製品検証まで、当社の卓越した品質と専門知識は、お客様の次の液冷ループプロジェクトを向上させます。当社は、迅速な設計、三大陸での高品質な製造、100% の試験、そして要求の厳しい仕様、要件、発売スケジュールをサポートするための量産に優れています。
高性能コンピューティングおよびクラウドコンピューティングアーキテクチャ向けの液冷ループ設計で15 年以上の経験を持ち、AMD、Broadcom、Intel、NVIDIA のプロセッサ向けのリファレンスデザインも用意しているイートンは、設計から検証済みの導入までの実証済みの道筋を提供します。
当社は、液冷ループの熱性能と流量性能を100% 試験しています。当社は、非常に要求の厳しい高性能コンピューティングシステムとクラウドコンピューティングアーキテクチャ向けの液体ループの設計と製造において15 年以上の経験があります。
当社の銅ろう付けの専門知識と治具設計能力は、ろう付け接合部の品質に影響を与えることなく、大量生産への拡張性を提供します。当社独自の冷却プレートのろう付けプロセスは、一体型設計と同等の機械的特性を実現し、究極の耐久性、品質、信頼性を提供します。
当社の液体冷却ループで使用されているのと同じろう付け品質は、すべてのろう付けされたイートンの液体冷却プレート構造に適用されます。

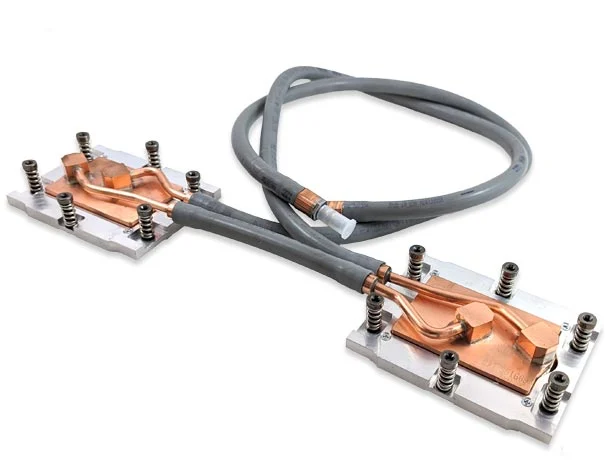

クラウドコンピューティングアプリケーションでは、ホットスワップ機能を有効にし、液冷ループ全体を排液することなく個々のボードやコンポーネントを保守できるようにするために、クイックディスコネクトが必要です。イートンは、カスタムクイックディスコネクトおよびユニバーサルクイックディスコネクト（UQD）に関する豊富な実績と知識を備えたクイックディスコネクトを使用してループを構築します。当社のフラッシングおよび乾燥プロセスにより、QD 漏れの原因となる100 ミクロンを超える粒子のないクリーンなループをお客様に提供できます。イートンの液冷ループは、残留クーラントなしで提供されるため、試運転中にクーラントを充填するのに理想的です。
クラウドコンピューティングアプリケーションで必要とされるクイックディスコネクトで液体冷却ポートを終端する場合、気密シールを使用して窒素でループを加圧します。この追加の品質チェックでは、輸送時間と受入時の圧力チェックを活用して漏れがないことを確認します。すべてのQD は、ループに組み立てる前に個別にリークテストを実施します。
このプロセスにより、お客様は製造時点から納品までシールの完全性が確認されたループを受け取ることができ、試運転時間を短縮し、設置中に漏れを発見するリスクを低減できます。
当社の社内テストラボを活用して、液体ループの長期的な信頼性と性能を確保します。当社の社内能力には、温度サイクリング、パワーサイクリング、熱衝撃、輸送テストなどが含まれます。
また、UL / IEC 62368-1 規格の認証取得もサポートしており、この規格では85℃ の冷却液に2 週間浸漬した後、規定の運転圧力の3 倍の圧力で静水圧試験を行うことが求められています。

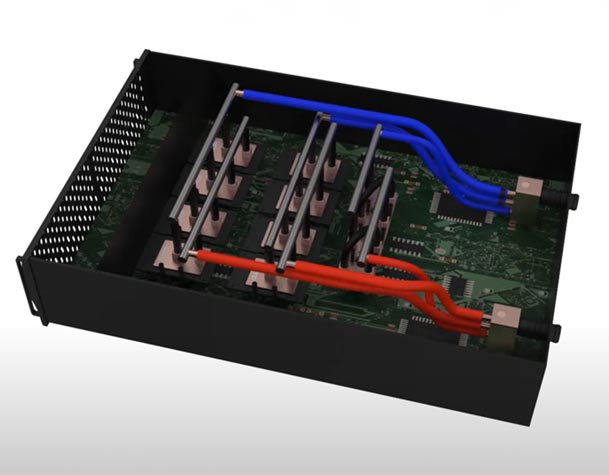

冷却ループの設計負荷のほとんどは冷却プレートです。この設計段階を省くことで、イートンのリファレンス設計コールドプレートを使用する際のループ開発を大幅に短縮できます。最新の AMD、Broadcom、Intel、NVIDIA のチップ向けに、LCP リファレンスデザインをいくつか用意しています。当社は、CPU、GPU、スイッチチップに加え、メモリ、光トランシーバー、電源モジュール、ソリッドステートドライブ、その他のサポートチップ向けに、耐久性の高い冷却プレートを開発しました。リファレンス設計には、最新世代のAI アクセラレータ向けチップ直結型液冷ループ構成が含まれていて、構築スケジュールを満たすために迅速なループ検証が不可欠なデータセンターやハイパースケール展開をサポートします。
当社は、長年にわたる液体冷却技術の専門知識を活かし、ストレート型、インピンジメント型、または高流量インピンジメント型の液体冷却プレートを用いたリファレンスデザインを構築しています。既存の設計を組み合わせて、適切な液冷ループを構築します。通常は 2～4 枚の冷却プレートで構成されるループが一般的ですが、最大16 枚の冷却プレートを含むループも作成しました。
当社のエンジニアリングおよび設計チームは、冷却液分配ユニットとマニホールドの選定に基づいて、最適な運転点を決定するために、流体ネットワークシミュレーションを活用しています。そこから、チームはお客様の性能ニーズを満たす適切な液体冷却プレート、チューブ、継手を設計することができます。そこから、チームはお客様の性能ニーズを満たす適切な液体冷却プレート、チューブ、継手を設計に組み込むことができます。
特定のサーバー冷却要件に最適化された液体冷却ループについては、イートンの傘下Boyd Thermalまでお問い合わせください。
