為何要使用水冷板？

利用液體的高熱容量，比氣冷熱管理解決方案更快速地吸收更多熱量。冷板擅長在各種不同的系統配置中消散高密度、高輸出的熱負載，並將熱量有效傳遞至液冷系統。

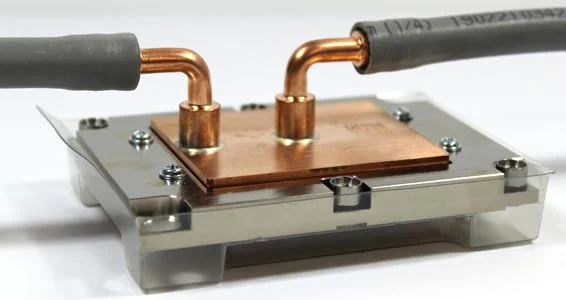

水冷板如何運作？

冷板冷卻的運作方式，是將熱傳導板直接貼合於發熱組件。冷卻液通常為去離子水或水－乙二醇混合液，並透過泵浦送入冷板內部的通道或流道。冷卻液流經冷板時，會吸收由裝置經冷板材料傳導而來的熱量。升溫後的冷卻液接著經由液體迴路流向 熱交換器、冷水機或 冷卻液分配裝置（CDU），排出熱量後，再讓冷卻後的流體重新循環。內部流道的幾何結構經過精心設計，可在熱傳效率與系統可接受的壓降之間取得平衡。

為何應選擇伊頓水冷板？

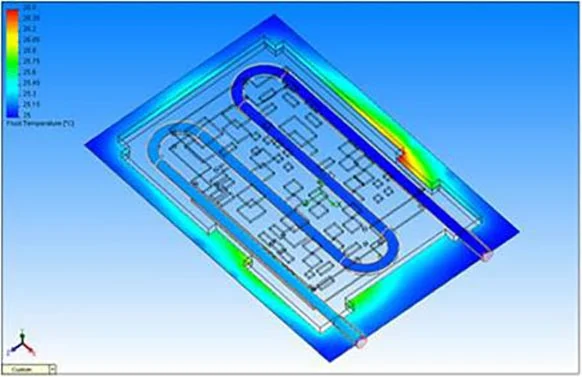

憑藉超過 40 年的冷板工程與製造專業經驗，Boyd Thermal by Eaton 的工程師擅長開發及製造高品質、小巧且耐用的冷板。從設計階段起即可運用熱模擬與 CFD 建模 ，在製造前驗證效能，以滿足系統需求，同時降低重量與複雜度。我們運用以數十年實證資料為基礎的精準效能模擬，快速最佳化冷板設計並縮短您的設計週期。我們在三大洲皆具備生產能力，可滿足大量生產需求與嚴苛的交期要求。伊頓擁有廣泛的製造技術，並對每個單元進行 100% 線上洩漏與流量效能測試，透過高效能 LCP 協助您降低產品重量、提升效能或縮小整體組件尺寸。

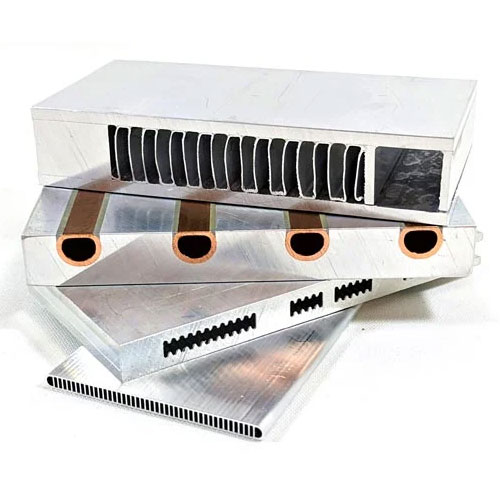

以適當結構滿足應用需求

由於液冷廣泛應用於各種領域，Boyd Thermal by Eaton 提供多種水冷板技術，以滿足熱效能、壓降、接液流道材料相容性、重量、幾何限制、耐用性及生產量等需求。我們的工程團隊會運用 最合適的技術，滿足熱效能、流量、流阻與壓降、接液流道材料、重量、耐用性及幾何結構等專案需求。

深入瞭解我們最熱門的 LCP 技術：

• 沖壓式水冷板
• 機加工水冷板
• 圓管式水冷板
• 扁管式水冷板

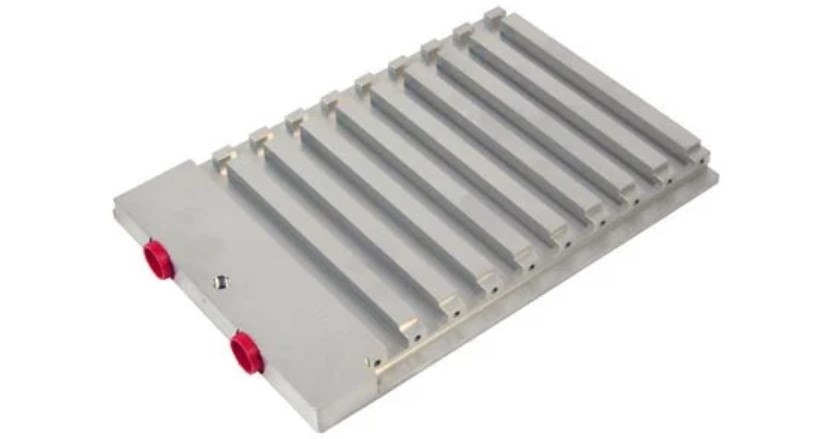

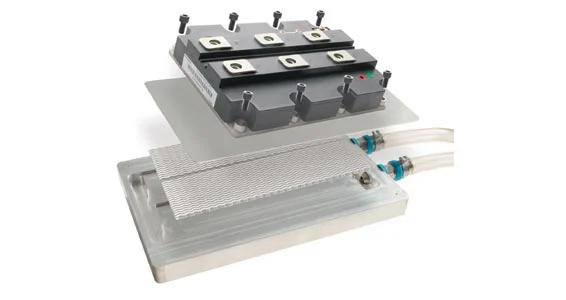

機加工水冷板

機加工與硬銲冷板可為熱源與液冷系統之間的介面，提供最高程度的流道與結構幾何客製化彈性。透過精密 CNC 加工及高品質 CAB 或真空硬銲，打造最佳化且經過 100% 洩漏測試的複雜流道。 Boyd Thermal by Eaton 擁有廣泛的技術組合，還可加入鰭片嵌件進一步強化向液冷系統的熱傳效能。

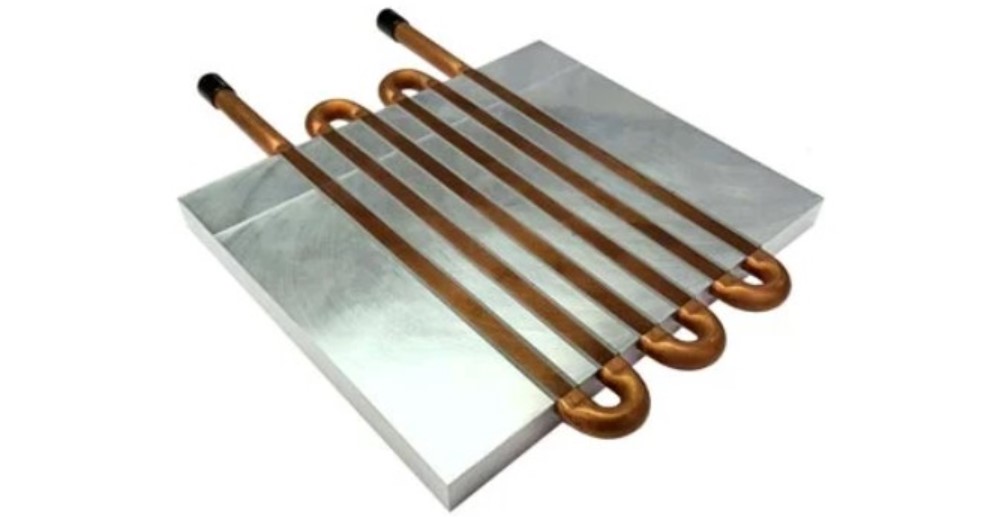

圓管式水冷板

伊頓圓管式水冷板可為低至中等熱負載提供具成本效益的組件冷卻方案。管式冷板由銅管或不鏽鋼管構成，並採用我們的 Hi-Contact™ 或 Press-Lock 技術，將管路壓入帶有溝槽的鋁板中。管式冷板提供連續管式或分歧管式設計。加入擾流器可將管式冷板效能提升 5% 至 15%。

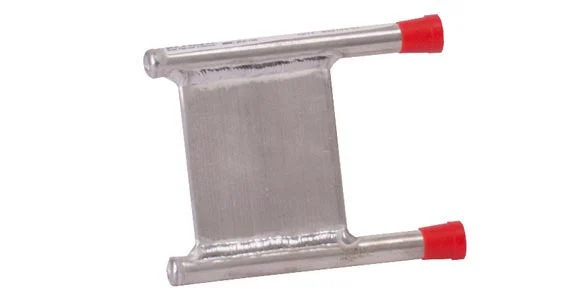

扁管分歧管式水冷板

扁管式冷板非常適合在垂直空間有限的情況下，為熱電冷卻器等體積小、熱密度高的組件散熱。扁管式冷卻板採用薄壁鋁製多孔擠型（MPE）管材，可將冷板與熱源之間的熱阻降至最低，並提供均勻的表面溫度。扁管式 LCP 具有較大的內部表面積與較低的壓降，因此可使用乙二醇與水混合液（EGW）、油類、3M Fluorinert 和聚α烯烴（PAO）等黏度較高的流體。

材料

• 鋁
• 銅線
• 不鏽鋼

接液流道必須與液冷迴路中的其他組件相容。混用銅與鋁會導致電偶腐蝕，進而降低系統效能與使用壽命。

流道選項

• 中尺度流道
• 平行流道
• 管式及/或分歧管式

製程

• CNC 加工
• 摩擦攪拌銲接
• 沖壓
• CAB 硬銲
• 真空硬銲
