熱交換器
液體熱交換器會從高溫液體流中吸收熱量，使熱量經由熱交換器傳導，再排放至二次流體中。熱交換器通常會採用沖壓或摺疊鰭片等額外表面積，以提高熱傳速率。液體熱交換器的效率取決於設計、流動配置、表面積、流量，以及兩種液體之間的溫差。工程師會針對特定應用最佳化每一項參數，使液體熱交換器能在流體之間有效傳遞熱能。
液冷系統若要正常運作，需要使用熱交換器來排出熱量。液體熱交換器可讓液冷系統在吸收熱量的同時，維持安全的運作溫度。
伊頓的工程團隊運用專業知識，從數百種客製化與半客製化液體熱交換器中進行選擇，包括多種鰭片選項、熱管整合方式及其他強化設計，為您的液冷系統打造最佳化解決方案。我們的團隊熟悉多種流體、油品與冷卻液，以及廣泛的製造方法，可設計及製造液體熱交換器，以提升您液冷系統的效能。

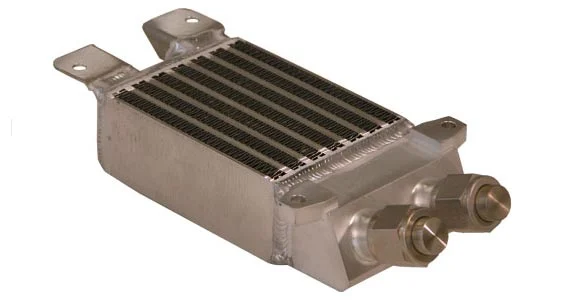

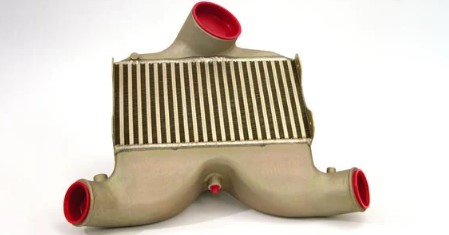

扁管式液體熱交換器，係由具有延伸表面通道的扁管搭配外部鰭片所組成。扁管內部具有與流體接觸的大面積表面，可進一步提升熱傳效果。專為扁管式熱交換器設計的集流分歧管可降低壓降，因此可使用尺寸更小、成本更低的幫浦。扁管與延伸鰭片結構可提供高效率、堅固且輕量的解決方案，非常適合嚴苛的應用環境。
我們的標準 ES 油冷卻器系列採用鋁製扁管式熱交換器，專為油類及乙二醇／水（EGW）混合液等傳熱效能較差的流體提供高效能而設計。我們的油冷卻器每單位體積所提供的熱效能，最高可達競爭對手油冷卻器型號的 2.5 倍。伊頓扁管可彎曲至最小 6.35 公釐（0.25 吋）半徑，因此可打造獨特的曲面熱交換器，進一步整合至您的客製化系統中。我們還可加入客製化轉接頭、分歧管、塗裝或陽極氧化處理，以進一步提升整合度與環境防護能力。

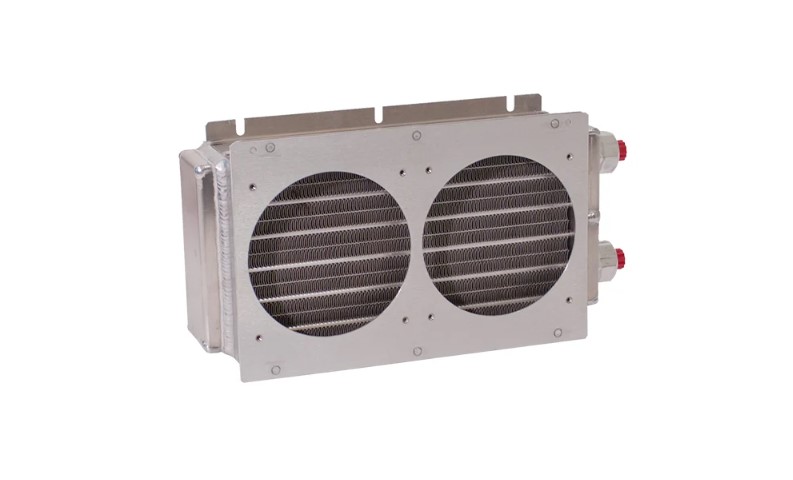

伊頓的標準扁管式液體熱交換器採用鋁製鰭片與流道，配備 3/8 – 18 NPT 轉接頭及預先安裝的風扇板。客戶可選擇為熱交換器加裝風扇套件，並可選擇 115 V 或 230 V 風扇。最高運作溫度：200°C（400°F）。
型號 |
乾重，公斤（磅） |
流體容積，毫升（吋^3） |
選配套件中的風扇數量 |
| ES0505G23 | 0.91 (2.0) | 229 (14) | 1 |
| ES0510G23 | 1.30 (2.85) | 278 (17) | 2 |
| ES0707G23 | 1.30 (2.85) | 393 (24) | 1 |
| ES0714G23 | 2.51 (5.53) | 508 (31) | 2 |

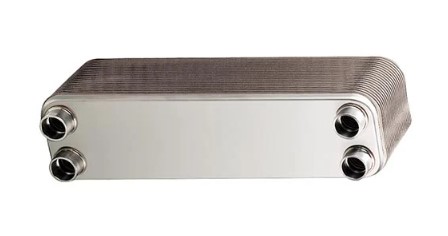

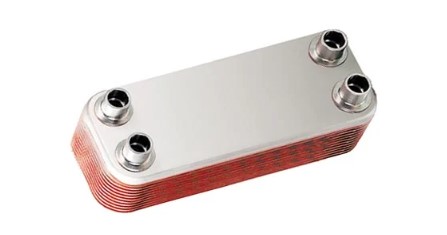

釬焊板式液體熱交換器是一種結構精巧、高效率且耐用的水對水熱交換器。這類熱交換器由多片堆疊並釬焊在一起的板片構成，板片通常採用波紋設計，以增加表面積並提升熱傳效果。釬焊板式熱交換器採用逆流設計，可使 90% 的材料都用於熱傳。這類熱交換器的體積可比傳統殼管式設計小 80–90%。釬焊板式水對水熱交換器的結構堅固、高效率且耐用，可承受嚴苛環境。
可根據不同的工作流體與系統需求，配置不同的釬焊材料與板片波紋形式。我們的銅釬焊裝置可與水、乙二醇水溶液（EGW）及其他常見冷卻液相容。銅釬焊裝置的運作溫度最高可達 195° C（383° F），壓力最高可達 31 bar（450 psig）。鎳釬焊板式熱交換器可使用去離子水、高純度流體與腐蝕性流體，運作溫度最高可達 350° C（662° F），壓力最高可達 16 bar（232 psig）。

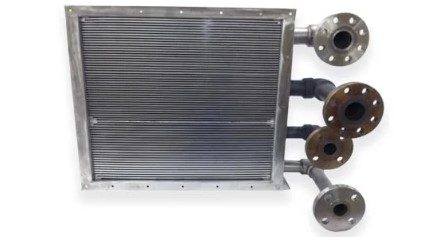

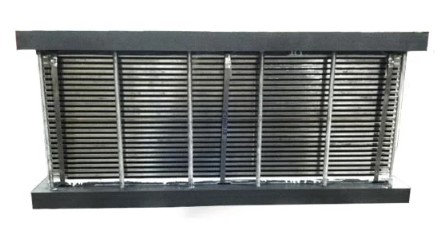

伊頓擁有數十年為各產業製造熱交換器替換芯體的經驗，可為需要高可靠度與高品質組件的應用提供支援，以實現最高的系統正常運行時間與最低的維護需求。
伊頓提供逆向工程設計解決方案，可製作客製化圖面，讓已停產的改造組件得以重新生產。
伊頓雖支援廣泛的更換芯體應用，但尤其專精於商用、軍用及通用航空飛機。我們運用經核准的資料與程序，與通過 FAA／EASA 認證的維修站合作，為航太售後市場提供熱交換器更換芯體支援。透過與 FAA 核准的維修站合作，目前已有超過 100 種不同的伊頓熱交換器芯體，可替換 Boeing、Airbus、McDonnell Douglas（MD）、Bombardier Canadair Regional Jet（CRJ）及 Embraer Regional Jet（ERJ）飛機上的 OEM 零件。
